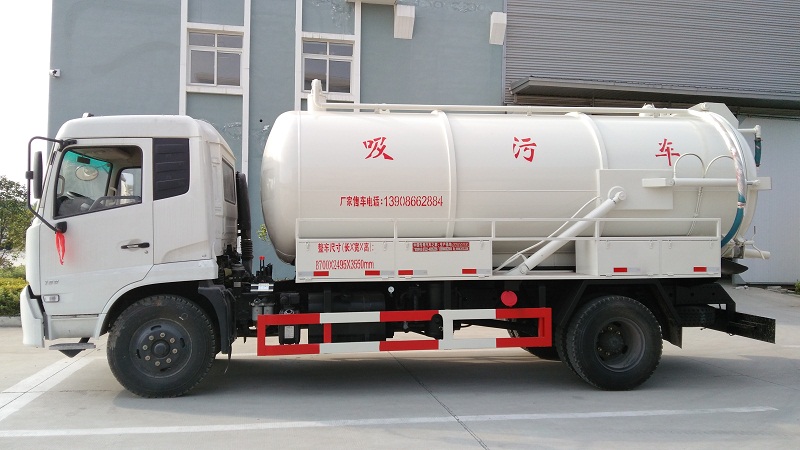

真空吸污車結構說明:
1、吸污車取力器
取力器的功能是將發動機動力，經傳動軸帶動真空泵。
2、吸污車真空泵(南方地區可選用水循環泵，北方地區可選用油泵)
采用旋片式葉片泵，轉子上裝有六片可以的葉片，由于抽吸罐內的空氣，使罐內造成一定的真空度，以達到抽吸糞便的目的。
3、吸污車糞罐
罐身截面為橢圓形,罐內焊有防蕩隔板,可減輕行車中罐內的強烈晃動，保持車身的穩定性。
4、單向閥
其作用是在發動機熄火后，真空泵停止工作，防止氣體倒流

5、吸污車油氣分離器
其作用是將真空泵的油和氣體的混合物進行油氣分離，氣體大氣，油再流回真空泵中繼續使用，往復循環。同時，該件還作為油桶作用。
6、吸污車真空壓力表和視糞窗
車上裝有真空壓力表，指示糞罐內的真空壓力值，以便真空泵的工作情況。罐體后封頭上端裝有視污窗，用來觀察罐內液面高度。
7、吸污車四通閥
通過操縱手柄變換四通閥吸排氣口位置進行吸污和排污。
8、裝置
   裝置具有防溢、自動控制功能。抽污泥時開關扳向左側，指示燈亮；當罐體內抽到預定位置，發動機自動斷電熄火，真空泵停止工作，同時蜂鳴器發出聲響，提醒操作人員，抽污泥工作結束；此時將開關扳向右側，車輛恢復正常行駛。
